氣控碟形彈簧式安全閥是安裝在電站鍋爐過熱器或再熱器集箱上，作為一種直接向大氣排出過量蒸汽的特殊專用閥門。當鍋爐異常超壓時，閥門自動打開并排出過量蒸汽，壓力恢復正常后，閥門再行關閉并阻止介質繼續排放。安全閥一般采用圓柱形壓縮彈簧，而碟形彈簧在我國安全閥產品設計上卻很少采用。由于安全閥性能參數的要求，由此在設計上很難滿足彈簧的細長比要小于3.7（自由高度與彈簧中徑之比）而彈簧指數（中徑與鋼絲直徑之比）應在4~8范圍內選取的要求。而碟形彈簧則不受此限制，且熱穩定性佳，從安全閥設計結構上可以大幅度節約原材料。安全閥上部結構為活塞式氣控裝置，需外接0.6MPa的氣源控制安全閥緊急時開啟或關閉用。

用途
該閥門適用于火力發電廠（站）蒸汽介質設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允 許值時，閥門自動開啟，全量排放；當壓力降低到規定值時，閥門自動快速關閉，保證設備和管路安全、有Xiao運行。

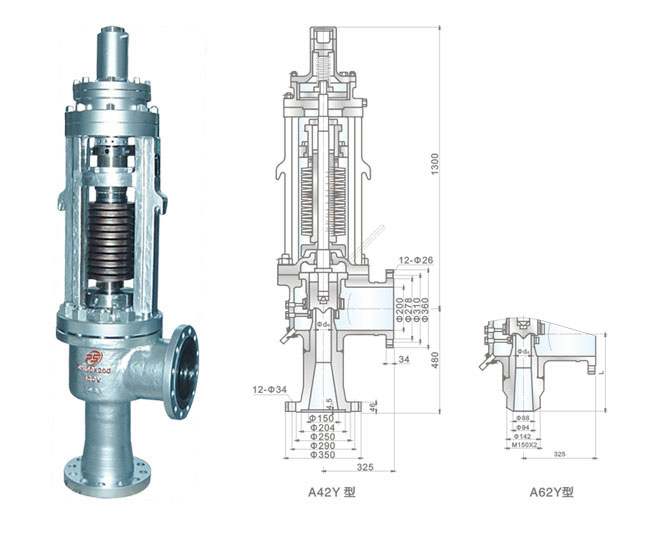

連接尺寸與重量
